剧场

GRC 是玻璃纤维增强水泥( Glass Fiber Reinforced Cement ) 的英文缩写,是七十年代发明的一种新型复合材料。它将轻质、高强、高韧性和耐水、不燃、隔音 、隔热、易于加工等特性集于一体,在建筑上占有独特的地位。迄今随着低碱水泥、抗碱玻纤的相继出现,GRC装饰构件已大量应用在世界各地的建筑上,。GRC构件包含柱、装饰线、门窗、围栏、园林用品,城市雕塑等,造型各异,争相斗艳。大大提高了城市文化和高层建筑的品位。我们在这里作如下具体叙述。


GRC材料组成

  GRC的基本组成材料为水泥、砂子、纤维和水,另外还添加有聚合物、外加剂等用于改善后期性能的材料。

  水泥:通常用于GRC中的水泥主要有快硬硫铝酸盐水泥、低碱度硫铝酸盐水泥、普通硅酸盐水泥、白色硅酸盐水泥。
  纤维:GRC材料中使用的纤维必须是耐碱玻璃纤维,种类包括耐碱玻璃纤维无捻粗纱、耐碱玻璃纤维短切纱、耐碱玻璃纤维网格布。欧美国家要求GRC中使用的玻璃纤维氧化锆含量不低于16.5%,国内要求在使用普通硅酸盐水泥时氧化锆含量不低于16.5%。
   砂子:通常是指河沙水洗砂,彩色GRC就要求用石英砂。
聚合物:通常添加的聚合物为丙乳,即丙烯酸酯共聚乳液。
  外加剂:通常可选择性地加入高效减水剂、塑化剂、缓凝剂、早强剂、防冻剂、防锈剂等外加剂:当制品中含有钢质增强材料或钢质预埋件时,不得使用氯化钙基的外加剂。
  其他材料:可以选择性的添加一些火山灰质活性材料,有利于提升GRC制品的综合性能,例如强度、抗渗、耐久等。

设计基本规定
GRC外墙装饰构件用于建筑物上,必须进行设计。对于新建建筑,GRC构件应包括在建筑设计与结构设计中,对于旧建筑装饰改造工程,须进行专项的建筑与结构设计,严禁仅依据立面效果图施工。
GRC外墙装饰构件的设计工作包括:
1、建筑立面设计(即构件应用设计)。
2、构件与建筑物连接节点设计。
3、构件设计。
GRC外墙装饰构件的设计和应用设计必须符合国家有关的建筑与结构的规范要求。建筑立面设计与构件选用
使用GRC外墙装饰构件的建筑立面设计必须满足以下要求:
1、满足建筑物使用功能的要求。
2、与建筑物所在环境协调。
3、美观、和谐、风格统一。
4、比例正确、尺度合适。
5、技术可行、安装方便。
6、经济合理。
建筑立面设计(即构件应用设计)必须给出详细的施工图、节点图。并确定:
1、构件类型、品种、规格、质感、颜色。
2、构件使用的部位与数量。
3、构件的组合排列与接缝方式。
4、构件的收口处理。
横向连续构件(如檐线、腰线)须确定单个构件的长度、接缝方式与转角处的处理方式,包括:
1、确定构件连接处缝隙。考虑到干湿变形和温度变形因素,水平连续构件之间必须留有伸缩缝。单根长度不大于2m的构件其伸缩缝宽不小于5mm。单根长度2m以上的构件,伸缩缝宽应为5—10mm。
2、构件间缝隙处理的方式有三种:
(1)明缝。类似真石材构件,保持自然接缝效果。
(2)半明缝。用橡胶条(或塑料条)塞缝,建筑密封胶嵌缝。
(3)暗缝。用橡胶条(或塑料条)塞缝,建筑密封胶嵌缝后刮腻子,刷涂料,使接缝处与构件表面一致。
备注:半明缝和暗缝处理时不得使用水泥砂浆嵌缝。
3、必须根据建筑物轴线尺寸、门窗洞位置、墙体转角变化情况和墙体伸缩缝(沉降缝)的位置等因素来确定每个构件的长度,使构件的连接缝位置与建筑物立面统一协调对称。且构件的大小适于制做与安装。水平构件长度范围可在1.2—2.4m之间。
4、建筑物转角处的水平构件须设计成阴阳角构件,不得使用构件切割拼接。阴阳角单边长度可在0.3—1.2m之间。
纵向连续构件(如柱、竖向线套等)须确定单个构件的长度、接缝方式。包括:
1、根据立面效果要求、结构条件和制造、运输、安装构件的条件确定纵向连续构件每段构件的长度。纵向构件单根长度一般可在1.2—3.6m之间。直径大于800的柱子如运输安装具备条件,也可做成5—6m长,以避免或减少裂缝。
2、纵向连续构件连接处的缝隙宽度与处理方式与水平连续构件相同。
3、纵向连续构件的分段设计应避免将上层构件的重量传递给下层构件。
4、纵向构件不能跨伸缩缝(沉降缝)设置。
组合构件(如门窗套、组合山花、由柱与线脚组成的柱廊等)应保证构件间的比例关系合适,逻辑关系合理,接缝处理可与水平连续构件相同。
平面连续构件(如山泰石、连续铺设的装饰板等)须根据建筑立面的详细尺寸绘制构件排列图,确定构件的横缝竖缝的位置与缝宽(缝宽可选10—30mm)。计算因错缝和收口所需要的非规则构件的详细尺寸与数量,以避免现场剪裁切割构件。平面连续构件在建筑物伸缩缝(沉降缝)处须断开。
构件与墙体的连接关系须确定:
1、构件与墙面连接。
(1)无防水要求,可用水泥砂浆填抹。
(2)有防水要求,须用建筑密封胶嵌缝或其它防水材料处理。
2、构件与墙体变化处的连接处(如檐口、窗口、门口、阳台、雨蓬、落水口、墙面突变处和转角处)应根据实际情况设计详细节点。在边缘部位要特别注意安装螺栓将墙体劈开的可能性,因此,构件的位置确定须保证安装螺栓距边缘有一定的距离。
3、落水管、外挂设备(如空调机)与构件的关系。
突出墙面有积水可能的构件应考虑排水坡度。骑墙构件可排向屋面,附墙构件应排向墙外,构件顶面排水坡度应不少于3%。
对于加气混凝土、空心砌块、轻质墙板和空心砖等轻质墙基体和旧建筑已经酥松或空鼓的墙体,设计立面和选用构件必须考虑墙体结构的安全性与可靠性,做出相应的结构设计与处理方案。
以上关于立面和选用构件的设计应当绘制详细准确的立面构件排布图和节点详图。
由于建筑物实际施工尺寸存在误差,在进行构件设计时宜复核建筑立面的实际尺寸,特别是窗口.门口等立面变化处的尺寸。

构件与建筑物连接节点设计
GRC外墙装饰构件安装在建筑物墙体上的连接方式包括:
1、用膨胀螺栓直接将构件固定在墙体上:
(1)螺栓通过构件上的预埋件与墙体连接;
(2)螺栓穿过构件的肋将构件固定在墙体上;
2、通过连接板与墙体连接,即用螺栓将构件与连接板连接,再将连接板用膨胀螺栓或焊接的方式与墙体或墙体上的预埋件连接。
3、构件安装到钢龙骨上,钢龙骨与建筑主体结构连接。
4、小型构件可以粘接于墙体上。
采用各种连接件.锚固件和龙骨等连接方式,必须经过结构计算以满足构件自重、风荷载、地震荷载和干湿变形、温度变形诸因素作用下的强度和刚度要求。构件的安装节点必须考虑GRC构件干湿变形较大的特点,允许适当位移以释放构件
因变形受阻所引起的内力。一般不得采取将构件各连接点全部焊死的安装方法。
构件应安装在建筑物的主体结构或墙体上。如果墙体为加气混凝土、空心砖等轻质墙体时,必须专门设计可靠的安装体系。严禁未经设计计算直接将构件安装于轻质墙上。
所有的连接件和龙骨体系必须采取可靠的防锈措施,宜使用钢材镀锌或不锈钢连接材料。
构件与墙体连接点必须离开墙体边缘一定距离(大于10㎝),以防止膨胀螺栓劈裂局部墙体或锚固不足。
用膨胀螺栓将构件安装于混凝土梁、柱或剪力墙上时,应考虑钻孔位置恰好有钢筋的情况,应想办法避开或连接板采用双孔长板,以便调整钻孔位置。
就介绍这些要想看更详细的可以参考之前发表的一篇文章
GRC设计指南--完整版
那么GRC可以做什么东西?

最常见的GRC构件

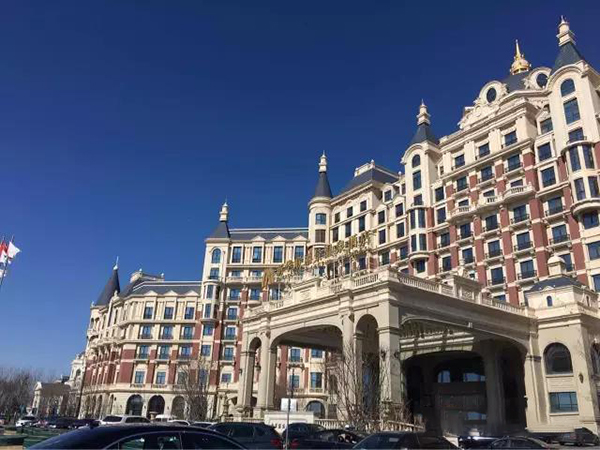

剧场(图1)

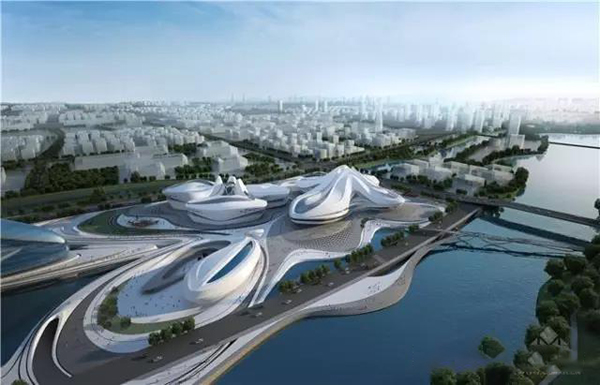

剧场(图2)

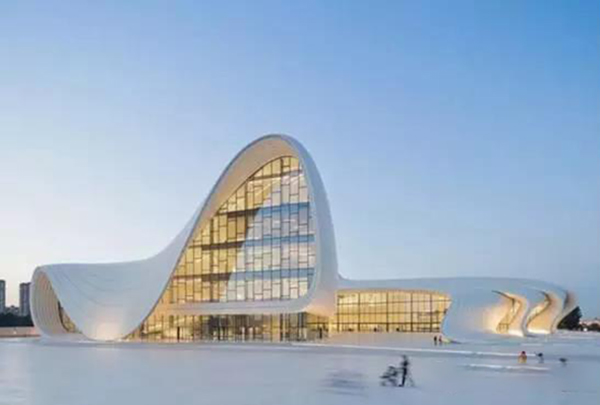

剧场(图3)

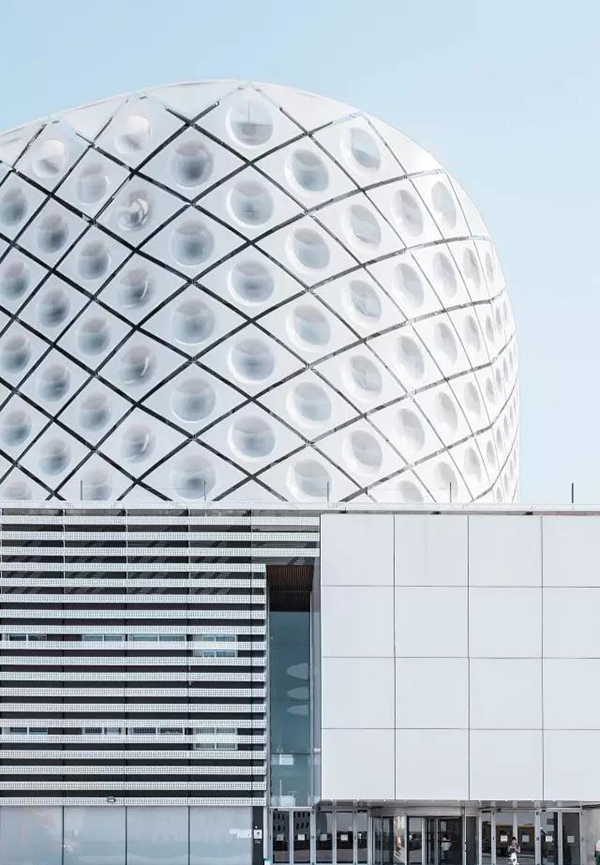

剧场(图4)

幕墙

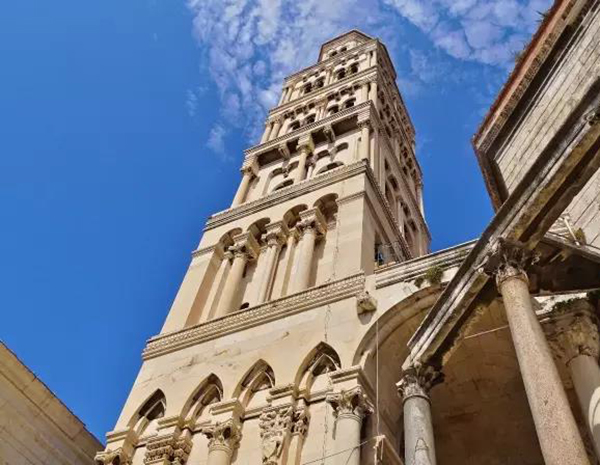

剧场(图5)

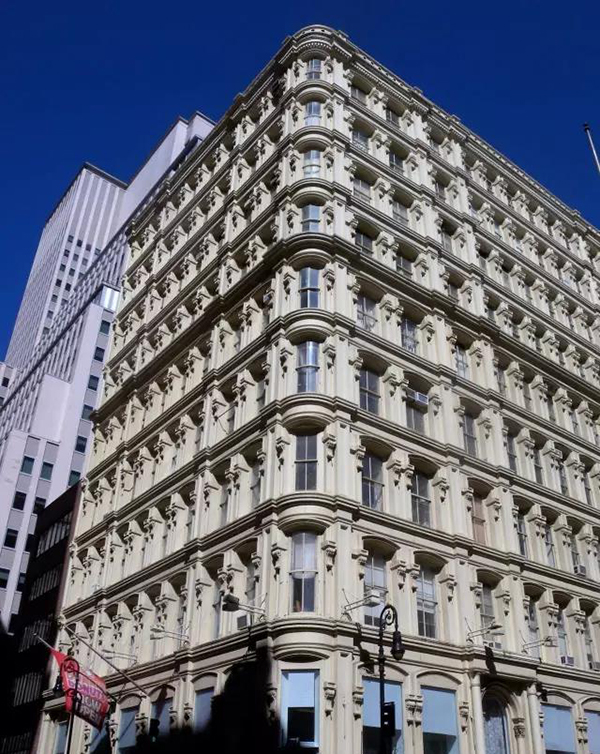

剧场(图6)

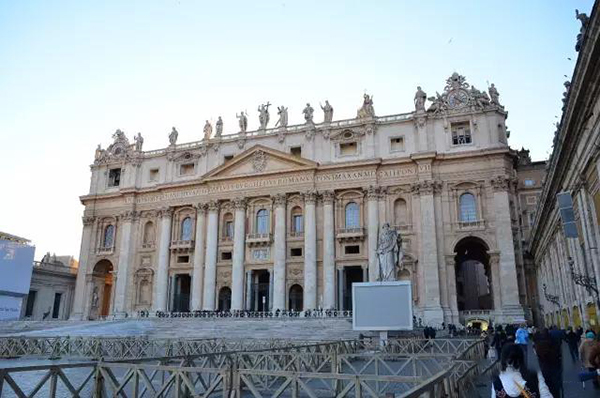

剧场(图7)

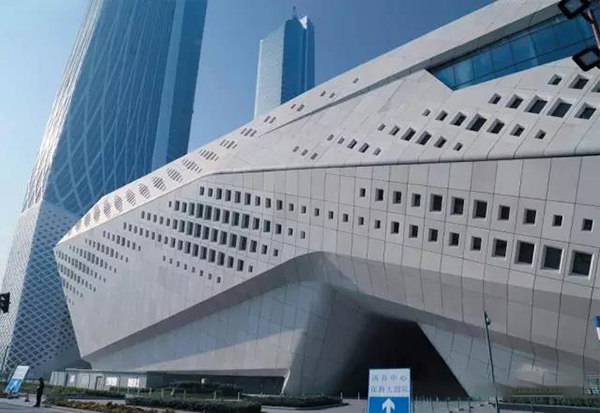

剧场(图8)
